4514 ДСТ

Технические характеристики:

  • Номинальное усилие, кН (т.с.) - 50,0 (5,0); 100,0 (10,0); 200,0 (20,0);
  • Категория точности - 0,10;
  • Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В - 2,0;
  • Начальный коэффициент передачи (НКП) от номинального значения РКП, не более, % - 2,5;
  • Сопротивление мостовой схемы входное, Ом - 760±4,0;
  • Сопротивление мостовой схемы выходное, Ом - 800±8,0;
  • Диапазон рабочих температур (группа исполнения) °С - -50…+50 (Д3);
  • Степень защиты оболочки - IP68;
  • Напряжение питания постоянным током, не более, В - 12;
  • Масса, кг - 4,4.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом.

Габаритно-присоединительные размеры (мм)

4514 ДСТ_Размеры

Пример обозначения при заказе:

4514 ДСТ-200-0,10-Д3-IP68

  • 4514 ДСТ - обозначение датчика;
  • 200 - номинальное усилие, кН;
  • 0,10 - категория точности;
  • Д3 - группа исполнения;
  • IP68 - степень защиты оболочки.

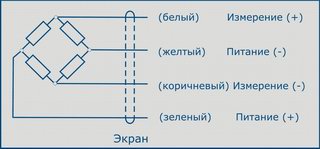

Схема подключения

4514 ДСТ_Схема подключения
