Поставляем продукцию:

4508 ДСТ

Технические характеристики:

  • Номинальное усилие, кН (т.с.) - 1,0 (0,1); 2,0 (0,2); 5,0 (0,5); 10,0 (1,0); 20,0 (2,0);
  • Категория точности - 0,05;
  • Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В - 1,5;
  • Начальный коэффициент передачи (НКП) от номинального значения РКП, не более, % - 2,5;
  • Сопротивление мостовой схемы входное, Ом - 380±2,0;
  • Сопротивление мостовой схемы выходное, Ом - 400±4,0;
  • Диапазон рабочих температур (группа исполнения) °С - -30…+50 (С4);
  • Степень защиты оболочки - IP67;
  • Напряжение питания постоянным током, не более, В - 12;
  • Масса, кг - 1,2.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

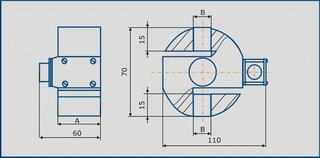

Габаритно-присоединительные размеры (мм)

4508 ДСТ_Размеры

Пример обозначения при заказе:

4508 ДСТ-С-10К-0,05-С4-IP67

  • 4508 ДСТ - обозначение датчика;
  • С - условие эксплуатации (С - сжатие, Р - растяжение);
  • 10 - номинальное усилие, кН;
  • К - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);
  • 0,05 - категория точности;
  • С4 - группа исполнения;
  • IP67 - степень защиты оболочки.

Схема подключения

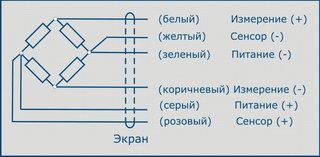

а) исполнение с кабельным выводом

4508 ДСТ_Схема подключения

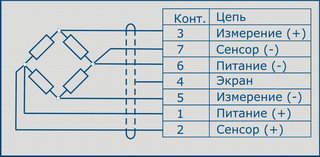

б) исполнение с разъёмом

4508 ДСТ_Схема подключения
