Поставляем продукцию:

4184 ДСТ

Тип датчика - консольная балка.
Принцип действия - деформация сдвига.

Датчик применяется в бункерных весах и дозирующих устройствах; платформенных весах.

Пример обозначения при заказе:

4184 ДСТ-100Р-0,10-С4-IP67

  • 4184 ДСТ - обозначение датчика;
  • 100 - номинальное усилие, кН;
  • Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);
  • 0,10 - категория точности;
  • С4 - группа исполнения;
  • IP67 - степень защиты оболочки.
Технические характеристики:

Номинальное усилие

кН

10,0; 20,0; 50,0; 100,0; 200,0

Категория точности

-

0,06; 0,10

Рабочий коэффициент передачи (РКП) при номинальной нагрузке

мВ/В

1,5

Начальный коэффициент передачи (НКП) от номинального значения РКП

%, не более

2,5

Сопротивление мостовой схемы входное

Ом

380±2,0

Сопротивление выходной схемы выходное

Ом

400±4,0

Диапазон рабочих температур (группа исполнения)

°С

-30…+50 (С4); -50 +50 (Д3)

Степень защиты оболочки

-

IP67

Напряжение питания постоянным током

В, не более

12

Масса

кг

1,5…10,6

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

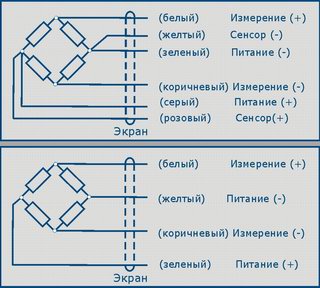

Схема подключения

а) исполнение с кабельным выводом

4184 ДСТ_Схема подключения

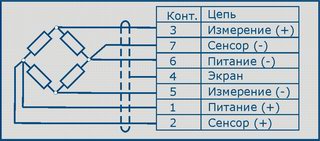

б) исполнение с разъёмом

4184 ДСТ_Схема подключения

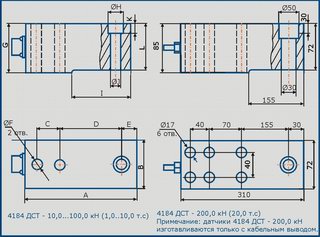

Габаритно-присоединительные размеры

4184 ДСТ_Размеры

Номинальное усилие, кН

A

B

C

D

E

ÆF

10,0

196

30

80

80

10

10,2

G

ÆH

I

ÆJ

K

L

47

14

76

М12´1

22

44

Номинальное усилие, кН

A

B

C

D

E

ÆF

50,0; 100,0

220

48

67

98

20

21

G

ÆH

I

ÆJ

K

L

58

30

98

18

15

48
