4126-М ДСТ

Тип датчика - цилиндр.
Принцип действия - деформация сжатия.

Датчик применяется в бункерных весах и дозирующих устройствах; автомобильных весах; вагонных весах.

Пример обозначения при заказе:

ДСТ 4126-М-200Р-0,10-С4-IP65

  • ДСТ 4126-М - обозначение датчика;
  • 200 - номинальное усилие, кН;
  • Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);
  • 0,10 - категория точности;
  • С4 - группа исполнения;
  • IP65 - степень защиты оболочки.
Технические характеристики:

Номинальное усилие

кН

200,0; 500,0

Категория точности

-

0,10

Рабочий коэффициент передачи (РКП) при номинальной нагрузке

мВ/В

1,5

Начальный коэффициент передачи (НКП) от номинального значения РКП

%, не более

2,5

Сопротивление мостовой схемы входное

Ом

380±2,0

Сопротивление мостовой схемы выходное

Ом

400±4,0

Диапазон рабочих температур (группа исполнения)

°С

-30…+50 (С4); -50 +50 (Д3)

Степень защиты оболочки

-

IP65

Напряжение питания постоянным током

В, не более

12

Масса

кг

4,0

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

Схема подключения

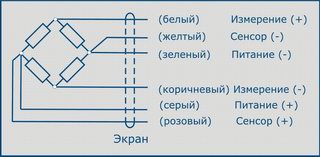

а) исполнение с кабельным выводом

4126-М ДСТ_Схема

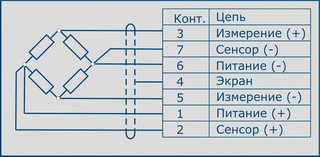

4126-М ДСТ_Схема подключенияб) исполнение с разъёмом

4126-М ДСТ_Схема подключения

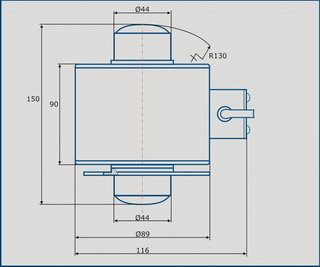

Габаритно-присоединительные размеры

4126-М ДСТ_Размеры
