Поставляем продукцию:

4126 ДСТ

Тип датчика - цилиндр.
Принцип действия - деформация сжатия.

Датчик применяется в бункерных весах и дозирующих устройствах; автомобильных весах; вагонных весах.

Пример обозначения при заказе:

4126 ДСТ-100Р-0,25-С4-IP54

  • 4126 ДСТ - обозначение датчика;
  • 100 - номинальное усилие, кН;
  • Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);
  • 0,25 - категория точности;
  • С4 - группа исполнения;
  • IP54 - степень защиты оболочки.
Технические характеристики:

Номинальное усилие

кН

100,0; 200,0; 500,0; 1000,0; 1500,0; 2000,0

Категория точности

-

0,25

Рабочий коэффициент передачи (РКП) при номинальной нагрузке

мВ/В

1,5

Начальный коэффициент передачи (НКП) от номинального значения РКП

%, не более

2,5

Сопротивление мостовой схемы входное

Ом

380±2,0

Сопротивление мостовой схемы выходное

Ом

400±4,0

Диапазон рабочих температур (группа исполнения)

°С

-30…+50 (С4); -50 +50 (Д3)

Степень защиты оболочки

-

IP54

Напряжение питания постоянным током

В, не более

12

Масса

кг

1,1…8,5

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

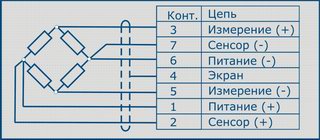

Схема подключения

а) исполнение с кабельным выводом

4126 ДСТ_Схема подключения

б) исполнение с разъёмом

4126 ДСТ_Схема подключения

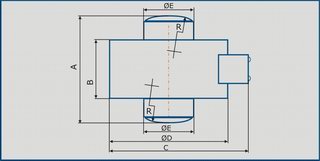

Габаритно-присоединительные размеры

4126 ДСТ_Размеры

Номинальное усилие, кН

A

B

C

ÆD

ÆE

R

100,0

65

41

116

73

18,5

60

200,0

75

47

123

89

27,5

70

500,0

90

52

140

100

44,5

100

1000,0

110

62

160

120

64,5

110

1500,0

124

66

180

140

74,5

140

2000,0

140

72

200

160

84,5

160
