1925 ИС-М (50 кН)

ип датчика - цилиндр.
Принцип действия - деформация растяжения.

Датчик используется для проведения работ на испытательных стендах и разрывных машинах.

Пример обозначения при заказе:

1925 ИС-М-50,0-1,0-В1

  • 1925 ИС-М - обозначение датчика;
  • 50,0 - номинальное усилие, кН;
  • 1,0 - категория точности;
  • В1 - группа исполнения.

Технические характеристики:

Номинальное усилие

кН

50,0

Категория точности

-

1,0

Рабочий коэффициент передачи (РКП) при номинальной нагрузке

мВ/В

2,0

Начальный коэффициент передачи (НКП) от номинального значения РКП

%, не более

2,5

Сопротивление мостовой схемы входное

Ом

450±20,0

Сопротивление мостовой схемы выходное

Ом

400±6,0

Диапазон рабочих температур (группа исполнения)

°С

+10…+35 (В1)

Степень защиты оболочки

-

IPХХ

Напряжение питания постоянным током

В, не более

12

Масса

кг

0,5

Для подключения к вторичным преобразователям датчики изготавливаются с разъёмом.

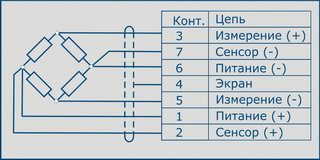

Схема подключения

1925 ИС-М (50 кН)_Схема подключения

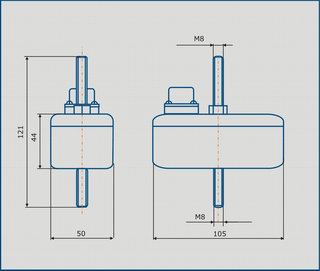

Габаритно-присоединительные размеры

1925 ИС-М (50 кН)_Размеры
