1909 ДСТ

Тип датчика - двухопорная балка.
Принцип действия - деформация изгиба.

Датчик применяется в бункерных весах и дозирующих устройствах; платформенных весах; подвесных бункерных весах и дозирующих устройствах.

Пример обозначения при заказе:

1909 ДСТ-5,0-0,10-ДЗ

  • 1909 ДСТ - обозначение датчика;
  • 5,0 - номинальное усилие, кН;
  • 0,10 - категория точности;
  • ДЗ - группа исполнения.

Технические характеристики:

Номинальное усилие

кН

0,1; 0,15; 0,2; 0,25; 0,32; 0,4; 0,5; 0,63; 1,0; 1,25; 1,5; 2,0; 2,5; 4,0; 5,0; 6,0; 10,0

Категория точности

-

0,10

Рабочий коэффициент передачи (РКП) при номинальной нагрузке

мВ/В

2,0

Начальный коэффициент передачи (НКП) от номинального значения РКП

%, не более

0,5

Сопротивление мостовой схемы входное

Ом

760±4,0

Сопротивление мостовой схемы выходное

Ом

800±8,0

Диапазон рабочих температур (группа исполнения)

°С

-50…+50 (Д3)

Степень защиты оболочки

-

IPХХ

Напряжение питания постоянным током

В, не более

24

Масса

кг

1,3…2,6

Для подключения к вторичным преобразователям датчики изготавливаются с разъёмом.

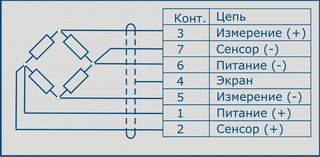

Схема подключения

1909ДСТ_Схема подключения

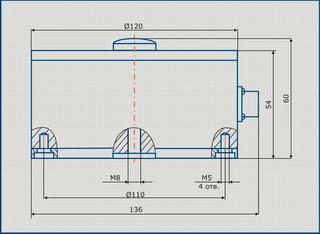

Габаритно-присоединительные размеры

1909ДСТ_Размеры
