Поставляем продукцию:

4513 ДТВ

Технические характеристики:

  • Наибольший предел измерения (НПИ), т - 10; 20;
  • Класс точности по ГОСТ 30129 - С;
  • Число поверочных интервалов, ед. - 1000; 1500; 2000; 2500; 3000;
  • Рабочий коэффициент передачи (РКП) при НПИ, мВ/В - 2,0;
  • Сопротивление мостовой схемы входное, Ом - 760±40,0;
  • Сопротивление мостовой схемы выходное, Ом - 800±8,0;
  • Диапазон рабочих температур, °С - -50…+50;
  • Степень защиты оболочки - IP68;
  • Напряжение питания постоянным током, не более, В - 12;
  • Масса, кг - 5,2…7,5.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом.

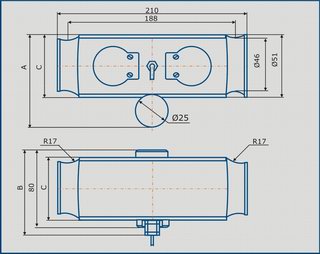

Габаритно-присоединительные размеры (мм)

4513 ДТВ_Размеры

Наибольший предел измерения, т.

A

B

C

10; 20

84

91

64

50

96

97

76

Пример обозначения при заказе:

4513 ДТВ-20т-С1-50/50-IP68

  • 4513 ДТВ - обозначение датчика;
  • 20 - наибольший предел измерений, т;
  • С1 - класс точности;
  • -50/50 - диапазон рабочих температур;
  • IP68 - степень защиты оболочки.

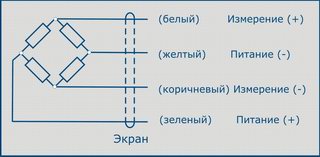

Схема подключения

4513 ДТВ_Схема подключения
